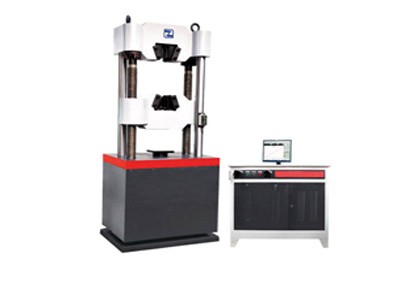

WEW-D微機屏顯液壓式萬能試驗機（兩立柱兩絲杠）
● 琴臺式控制柜。手動控制試驗過程（用于試驗的加荷、卸載），計算機顯示相關數據并可打印相關曲線和報表。改進型靜音液壓源、減震油箱，液壓集成塊可使液壓源達到低噪音、美觀、易維護和易修理。
● 按試樣的要求定做試驗空間并配置相關附具可完成鋼筋，鋼鉸線，電纜，緊固件，混凝土等樣品的試驗。
● 液壓夾緊裝置可自主調整夾持速度（可根據客戶要求配置點動式夾持裝置）。
● 可根據要求選擇負荷傳感器或油壓傳感器，有效提高試驗量程范圍和力值準確性。
● 油缸下置式結構可降低主機高度，降低試驗重心，減少破斷沖擊力對機器的損傷
產品詳情
● 配備光電編碼器后可準確測量橫梁移動距離。
● 一體式油源設計使整機結構更加緊湊合理，減少占地面積。
● 基于集成技術的內置式控制卡，減少連線，提高試驗實時采集功能，提高產品穩定性。
主機采用油缸下置式主機，間隙密封油缸、四立柱、雙絲杠框架結構（俗稱四立柱）。由于采用四立柱框架結構，做大尺寸試樣壓縮試驗時，主機結構穩定性極好。上試驗空間用于拉伸試驗，下試驗空間可用于試樣的壓縮、彎曲和剪切試驗（需增加相應輔具）。下橫梁升降采用擺線輪減速機、鏈輪、鏈條、絲杠副傳動，實現拉伸、壓縮空間的調整。主油缸采用珩磨油缸，油壓傳感器測力（精密級需加負荷傳感器測力，屬于特殊配置）。自動液壓夾緊系統，裝夾試樣方便，穩定性好。配置相關附具可完成鋼筋，金屬試樣、鋼鉸線（主機需改動），電纜，緊固件，混凝土等樣品的試驗。
產品屬性
產品類型： 靜態液壓試驗系統
所用標準： GB：T228 ISO：15630-1,6892 ASTM：A370,C39,C469,E8 其他：EN 10002-1
所屬材料： 金屬,瀝青/巖土/混凝土,緊固件,部件
所屬行業： 冶金行業,質量檢測中心,大專院校,工業用品,汽車/鐵路/船舶制造,航空制造業
測試類型： 拉伸,壓縮,彎曲,剪切
主要技術規格
| 主要技術參數 | WEW-D系列 | ||||
| 300 | 500 | 600 | 1000 | 2000 | |
| 最大試驗力(KN) | 300 | 500 | 600 | 1000 | 2000 |
| 測力范圍 | 4%～100%(或者1%～100%精密級) | ||||
| 試驗力示值相對誤差 | 優于示值的±1%(≤±0.5%精密級) | ||||
| 變形精度 | ±1%(或者±0.5%精密級) | ||||
| 拉伸空間(mm) | 550 | 550 | 550 | 650 | 800 |
| 壓縮空間(mm) | ≥500 | 650 | |||
| 夾持方式 | 自動夾緊或者手動夾緊 | ||||
| 圓試樣夾持直徑(mm) | Φ10-Φ32 | Φ13-Φ40 | Φ13-Φ40 | Φ26-Φ60 | Φ40-Φ60 |
| 扁試樣夾持厚度(mm) | 0-15 | 0-15 | 0-30 | 0-40 | 0-40 |
| 剪切試樣直徑(mm) | 10(選配，非標配) | ||||
| 上下壓板尺寸(mm) | Φ160(另選204×204) | ||||
| 彎曲支點間最大距離 | 可選 | ||||
| 油泵電機功率 | 1.5KW | ||||
| 橫梁上下移動電機功率 | 1KW | ||||
| 變形測量裝置 | 光電編碼器或者電子引伸計 | ||||
| 安全保護裝置 | 軟件保護和機械限位保護 | ||||
