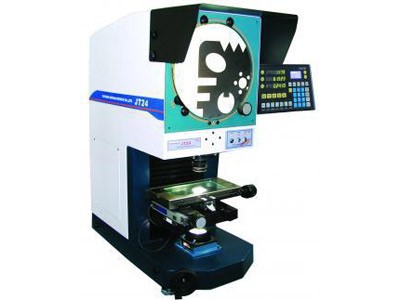

JT24 φ300數字式投影儀
● 儀器外形美觀，結構緊湊，操作方便。
● 光源采用高亮度、長壽命鹵鎢燈，照明均勻。
● 外形美觀，測量精度高，工作臺選用航空鑄鋁，重量輕。
● 光學系統品質優良，物鏡成像清晰，放大倍率準確。
● 反射照明采用光纖傳輸，體積小、亮度高，使用方便。
● 透射照明亮度分高低兩檔可調，適應不同工件的測 量要求。
產品詳情
技術參數
| 投影屏 | |
| 投影屏尺寸 | φ300mm |
| 投影屏旋轉范圍 | 0°～360° |
| 旋轉角度顯示當量 | 1′ |
| 旋轉角度準確度 | 4′ |
| 工作臺 | |
| 臺面尺寸(mm) | 326×150 |
| 測量范圍(mm) | 200×80 |
| 調焦范圍(mm) | 0～100 |
| 分辨率(mm) | 0.001 |
| 儀器準確度 | 3 L/75μm(其中L為測量長度，單位：mm) |
| 工作臺承重(kg) | 5 |
| 照明光源 | |
| 透射照明 | 24V 150W鹵鎢燈 |
| 反射照明 | 24V 150W鹵鎢燈 （帶反射杯） |
| 物鏡 | |
放鏡放大率10×20×50×100×物鏡物方視場φ30mmφ15mmφ6mmφ3mm物鏡工作距離75mm69mm44mm26mm
| |
| 放大倍率誤差 | 0.08% |
| 儀器使用環境 | |
| 室溫 | 20℃±5℃，相對濕度40%-70%HR |
| 儀器外形尺寸(mm) | 長746 × 寬420 × 高980 |
| 儀器質量 | 105kg |
