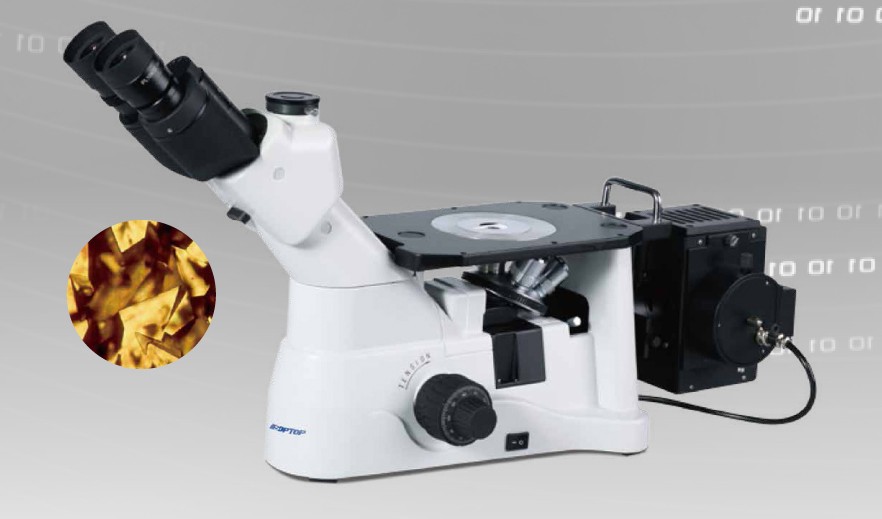

儀器概述 |
l 提供優越的圖像質量和穩固可靠的機械結構，操作簡便，附件齊全，廣泛應用于教學科研金相分析以及工廠實驗室材料檢測。

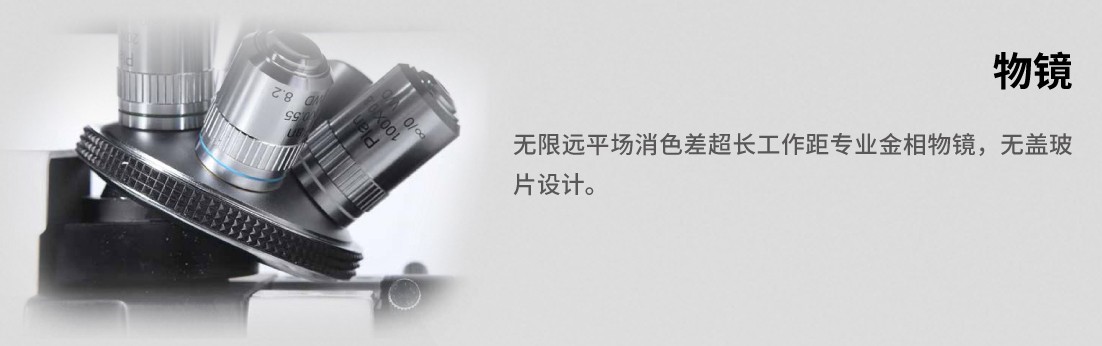

l 目鏡及物鏡
高眼點、超寬視野平場目鏡，PL10x/22mm，提供更加寬闊平坦的觀察空間并可加裝用于測量的各類測微尺，無限遠平場消色差超長工作距專業金相物鏡，無蓋玻片設計。

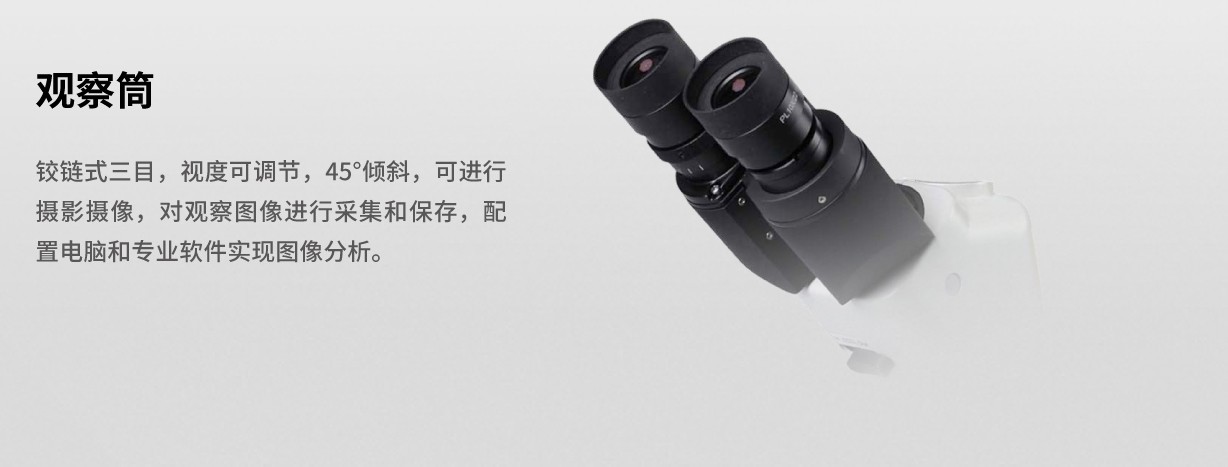

l 觀察筒
鉸鏈?zhǔn)饺?，視度可調節，45°傾斜，可進行攝影攝像，對觀察圖像進行采集和保存，配置電腦和專業軟件實現圖像分析。

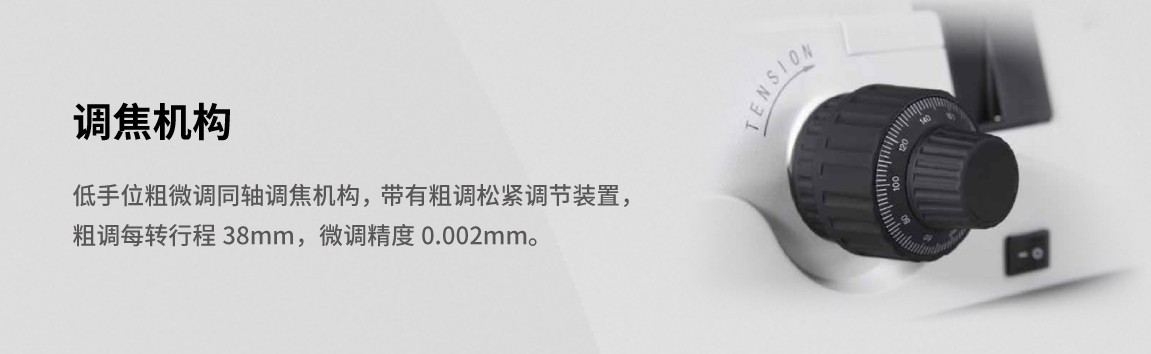

l 調焦機構
低手位粗微調同軸調焦機構，帶有粗調松緊調節裝置，粗調每轉行程38mm，微調精度0.002mm。

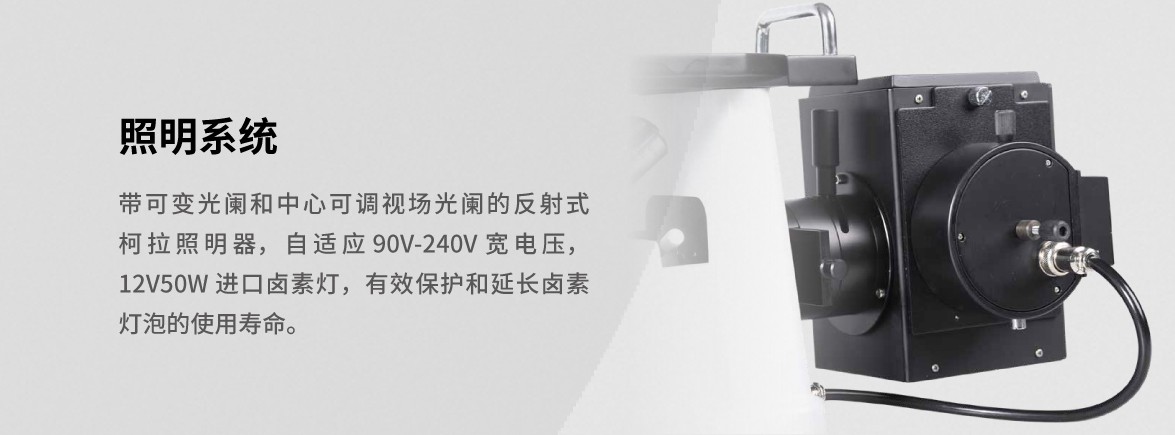

l 照明系統
l 帶可變光闌和中心可調視場光闌的反射式柯拉照明器，自適應90V-240V寬電壓，12V50W進口鹵素?zé)簦行ПＷo(hù)和延長鹵素?zé)襞莸氖褂脡勖?/span>

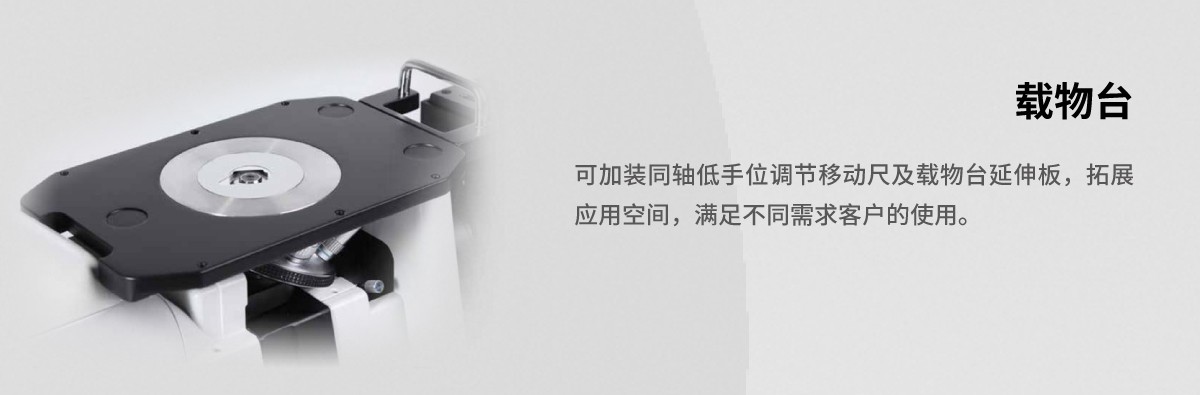

l 載物臺
可加裝同軸低手位調節移動尺及載物臺延伸板，拓展應用空間，滿足不同需求客戶的使用.
光學系統 | 無限遠色差校正光學系統 |
觀察筒 | 鉸鏈?zhǔn)饺款^，45°傾斜，瞳距調節范圍：54-75mm，單邊視度調節±5屈光度分光比：雙目100%，雙目:三目=80%:20% |
目鏡 | 高眼點大視野平場目鏡PL10X22mm |
物鏡 | 無限遠長工作距平場消色差金相物鏡：LMPL5X /0.15 /WD10.8 LMPL10X/0.3 /WD10 LMPL20X/0.45 /WD4 |
轉換器 | 五孔轉換器 |
調焦機構 | 粗微調同軸，粗調每轉行程：38mm，微調每轉行程：0.2 mm，調焦精度：0.002mm，帶松緊調節裝置 |
載物臺 | 固定平臺：尺寸160X250mm |
工作臺板 | 金屬載物臺板（中心孔Φ12）/金屬載物臺板（中心孔Φ25）/載物臺延伸板 |
移動尺 | 低位同軸機械式移動尺，行程120x78mm |
反射照明系統 | 反射式柯拉照明器，帶可變孔徑光欄和中心可調視場光欄，自適應90V~240V寬電壓，12V50W鹵素?zé)?，中心可調，,亮度連續可調 |
偏光裝置 濾色鏡 攝影裝置 | 起偏鏡插片 |
檢偏鏡插片,可360度旋轉 | |
Φ32mm黃/綠/藍/中性 | |
攝影接筒（帶PK卡口），3.2X攝影目鏡 |
