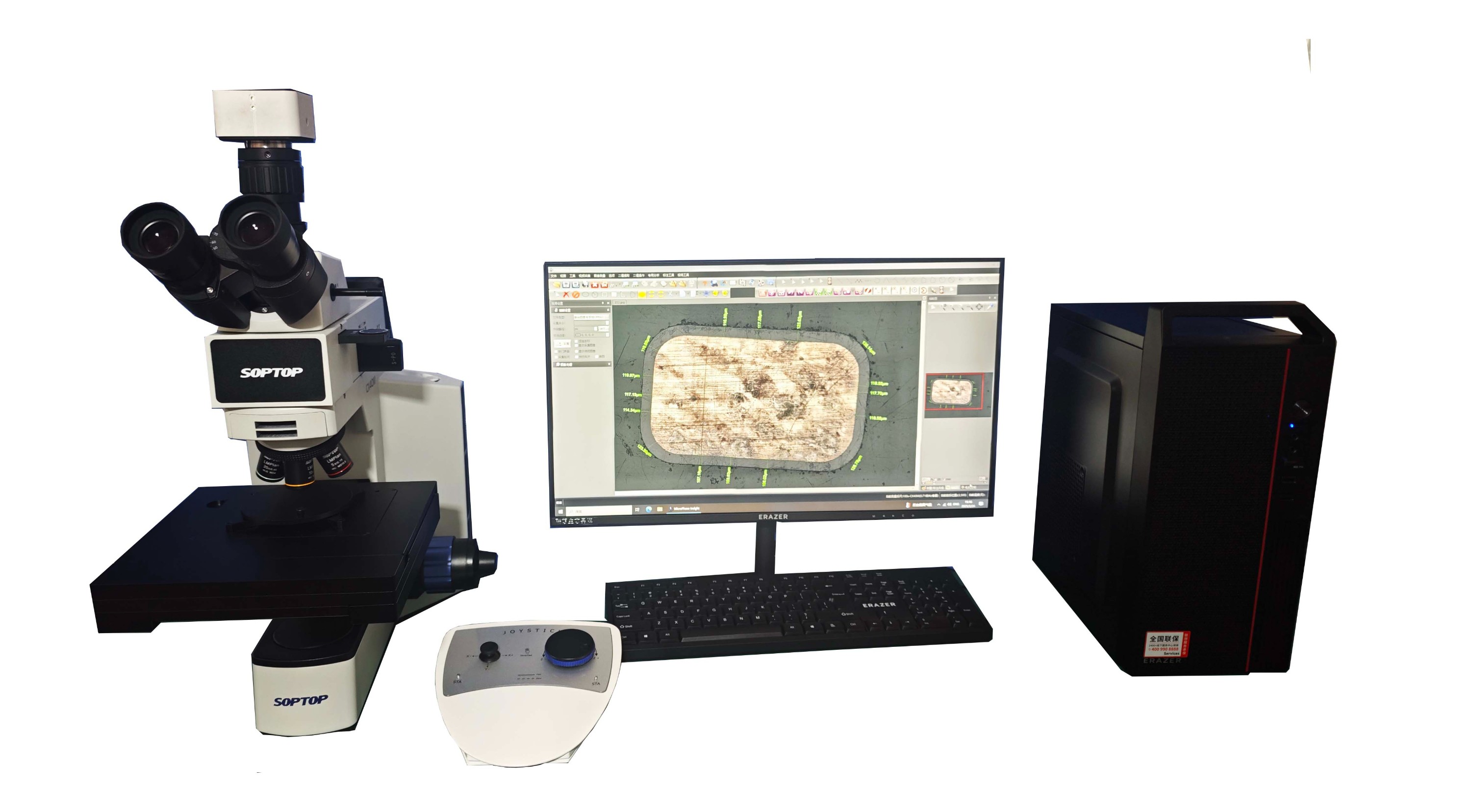

顯微圖像分析系統是本公司圖像技術研發中心與一批具有圖像處理、定量金相豐富經驗的專家聯合開發的新產品。金相圖像分析系統是現代金相檢驗的計算機化，是材料科學和計算機技術的完美結合。金相圖像分析系統適合工業領域質量控制和科研開發的需要，適用于材料科學各個方面的檢驗工作。

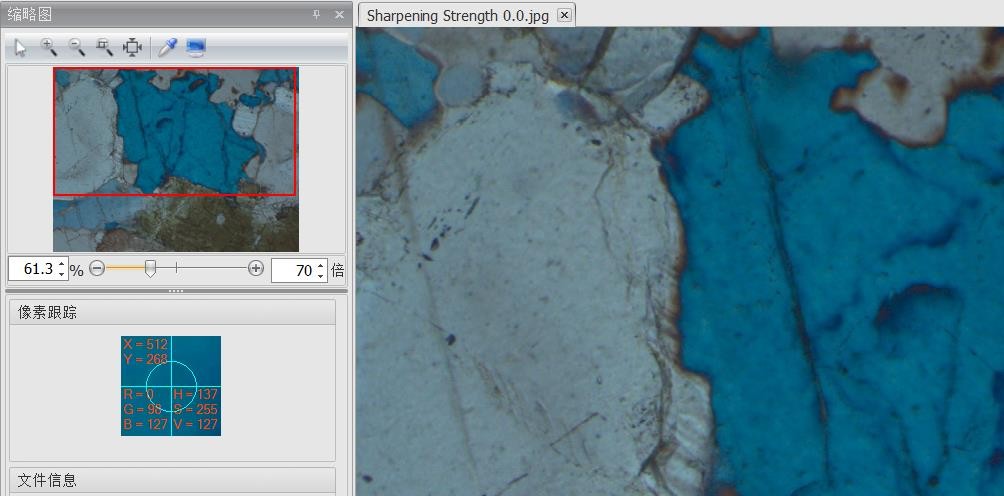

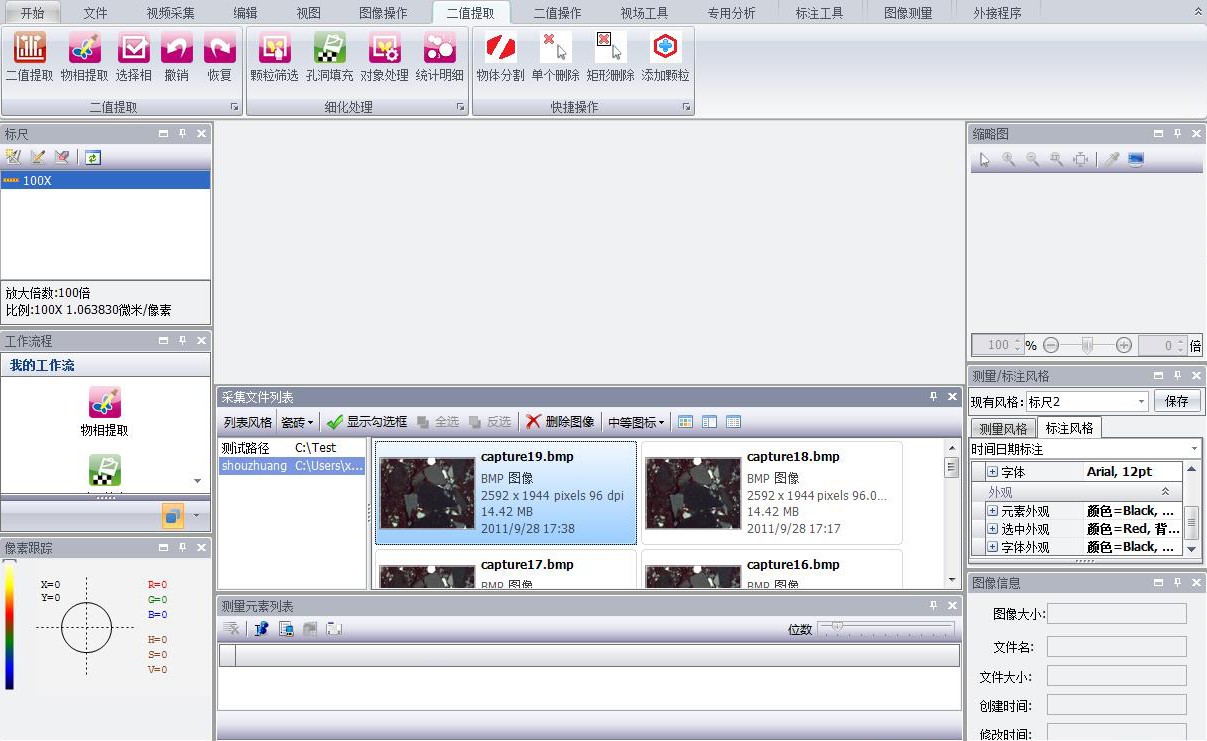

從上到下以此為：快捷菜單欄、分類欄、分頁欄、分組欄，輔助窗口包括：標尺欄、工作流程、風格屬性、像素跟蹤、采集文件列表、測量數據列表、縮略圖、風格屬性、文件信息，視頻控制等窗口，各窗口任意布局和放縮，方便客戶使用。

l  定倍顯示：

直接在電腦上顯示出實際放大倍數，方便客戶對比評級。

l  多種測量工具：

采用獨有的圖像層和標注層分離技術，提供豐富的標注工具，能將文字、圖形、標尺等疊加在圖像上；支持無限多個元素子層，能夠方便地修改各標注元素的位置、尺寸、字體、顏色等屬性；顯示和打印時，系統自動疊加圖像層和標注層；系統自動記錄標注過程，可重復用于同類試樣圖像的標注；并提供多種圖像測量風格。

l  視場設置工具：

提供多種視場設置工具，方便客戶對自己感興趣的區域進行分析。

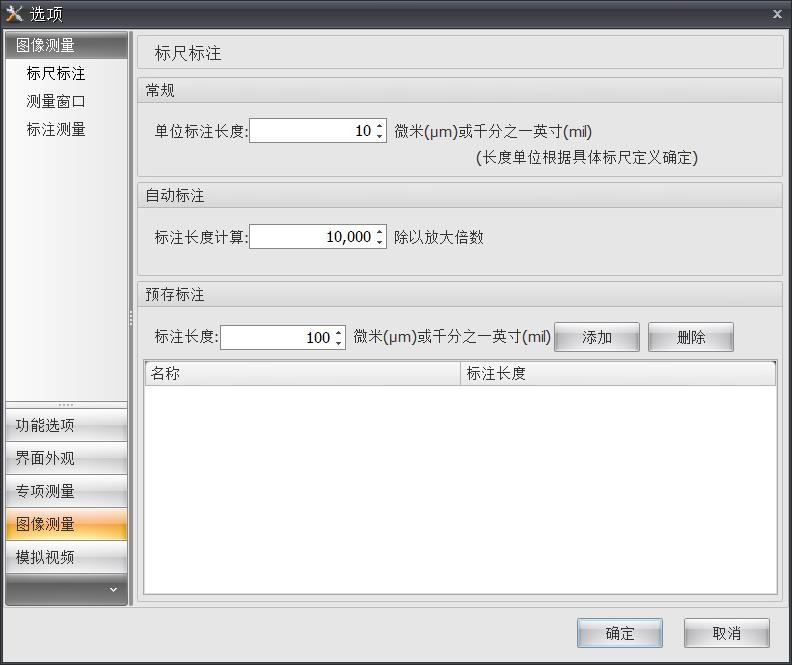

三種不同的加載標尺的方式：常規、自動、客戶自定義

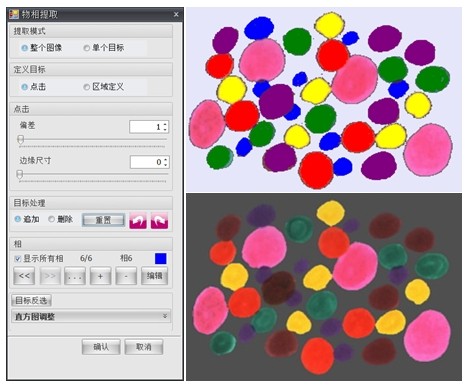

l  物相提取與二值圖像處理

除提供標準的灰度閾值分割外，還提供強大的彩色圖像分割能力，用戶可對灰度、彩色圖像進行自動、半自動分割識別。可對分割后的二值圖像進行目標分離和孔洞填充等特殊處理，便于測量統計

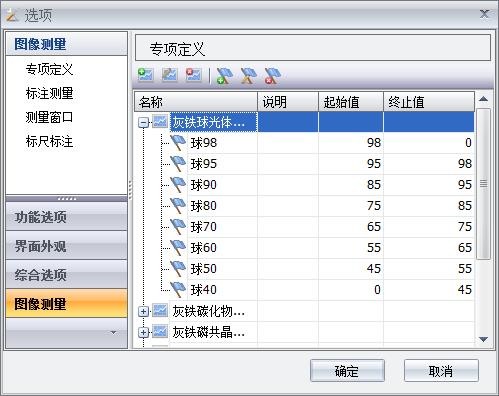

l  最新的鑄鐵分析模塊

執行GB/T 9441-2021；GB/T 9441-2017；IS0945-1標準。

l  獨特的晶界重建算法

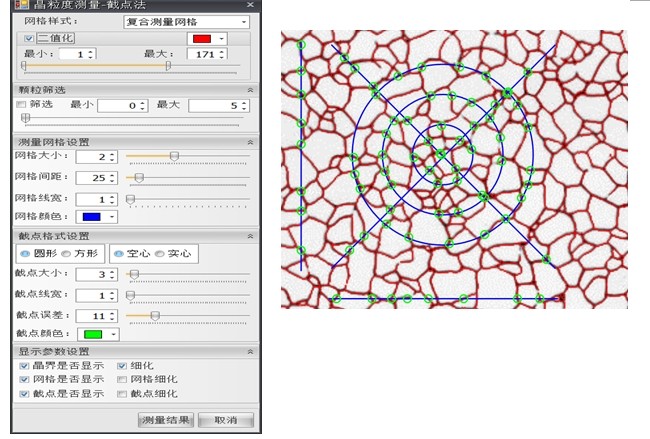

抽取完整、精確的晶界，是晶粒度分析的一個關鍵環節。系統為用戶提供了多種基于本公司的PAST技術和數學形態學理論的晶界重建算法。對于存在大量斷裂晶界，甚至晶界不完整的金相組織，也可以完成高效準確的分析。

 l  自定義標準模塊

用戶可根據國標，或自己企業標準，將數據輸入到軟件后臺，可自己定制適合自己的軟件模塊

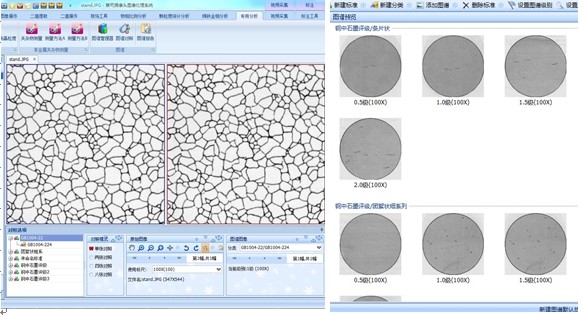

l  標準圖譜實時比照評級功能：

提供標準圖譜實時比照評級功能，保證顯微鏡試樣活動圖像與標準圖譜照片在計算機屏幕上實時按相同倍率顯示。提供獨有的圖譜比照制作服務，可為用戶掃描行業標準、企業標準、實驗室檢驗方法的圖譜照片，制作專有的實時圖譜比照模塊。

 系統提供的專用測量及評級軟件包括一下模塊：

1， 晶粒度模塊：（GB 6394-2017  ASTM E 112  ISO 643  GB 4335-2002）

2， 夾雜物模塊：（GB 10561-2023  ASTM E45-2005  DIN 50602-1998 JIS G0555-2002  ISO 4569-1998  EN 10247-2007 ）

3， 長度測量模塊（開放的平臺，可自定義編程，無需編程基礎）

4， 球鐵模塊  GB-T 9441-2021   BS_EN_ISO_945-1-2008

5， 灰鐵模塊 GB-T 7216-2023    BS_EN_ISO_945-1-2008

6， 蠕鐵模塊 CB 1030-1983   SAE J1887-2002   JB_T 3829-1999

7 ，面積含量模塊（開放的平臺，可自定義編程，無需編程基礎）

8， 顆粒度分析模塊

9， 物相間距模塊

10，譜圖比照模塊

11，硬度測量模塊  GBT 230 GBT 231 GBT 4340

12，孔隙率模塊  VW 50097-2007

13，不銹鋼模塊  GB 13305-91  GB 6401-86

14， 斷口分析模塊 ASTM_E23  GBT_229-2007 GBT_5482-2007 GBT--8363-2007

15，帶狀組織分析模塊 ASTM_E1268 需特殊開發，按約定時間完成

金相樣品拼接效果圖（100X）5行5列自動聚焦拼接

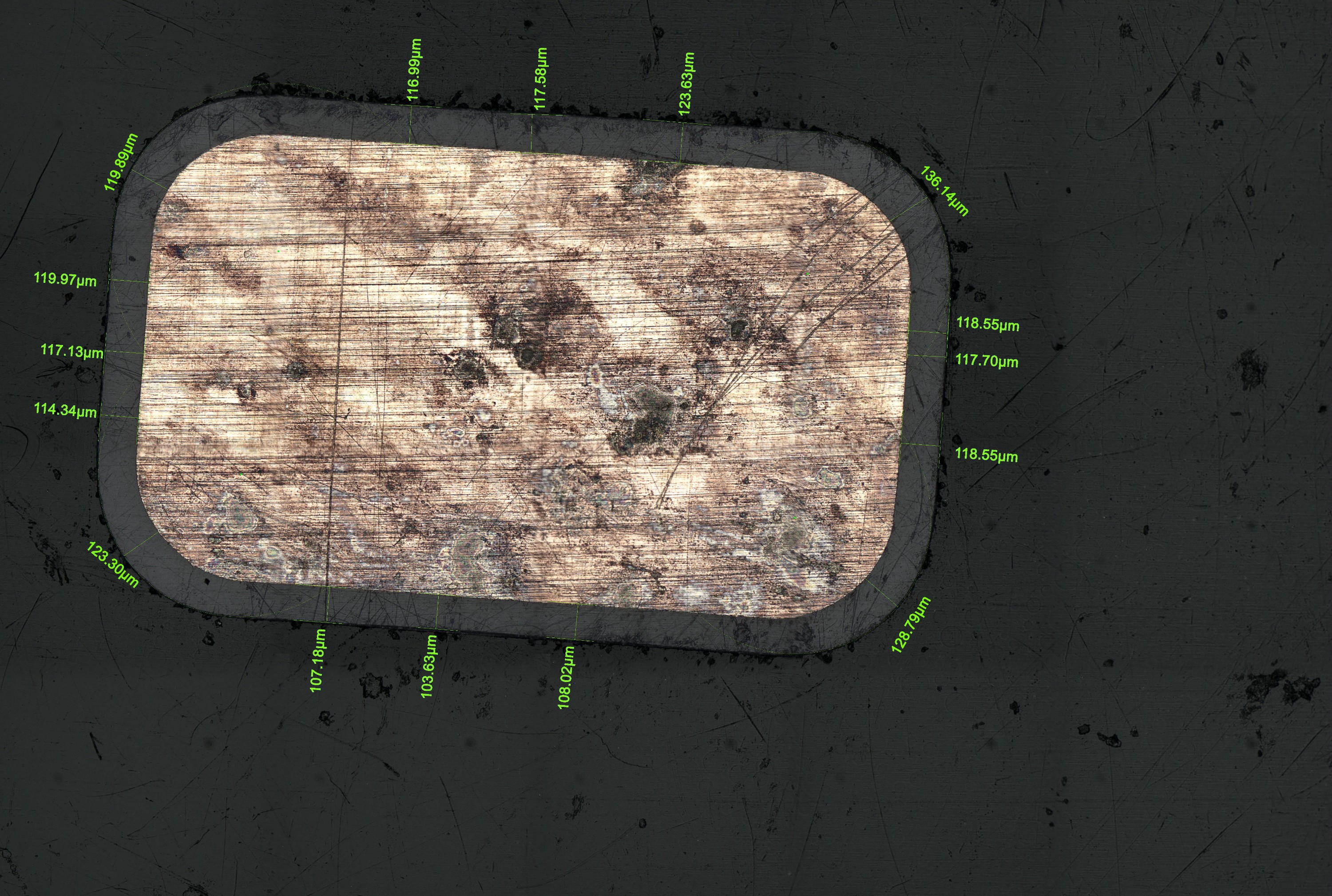

鍍層幾何測量拼接效果圖（100X）3列3行自動聚焦拼接

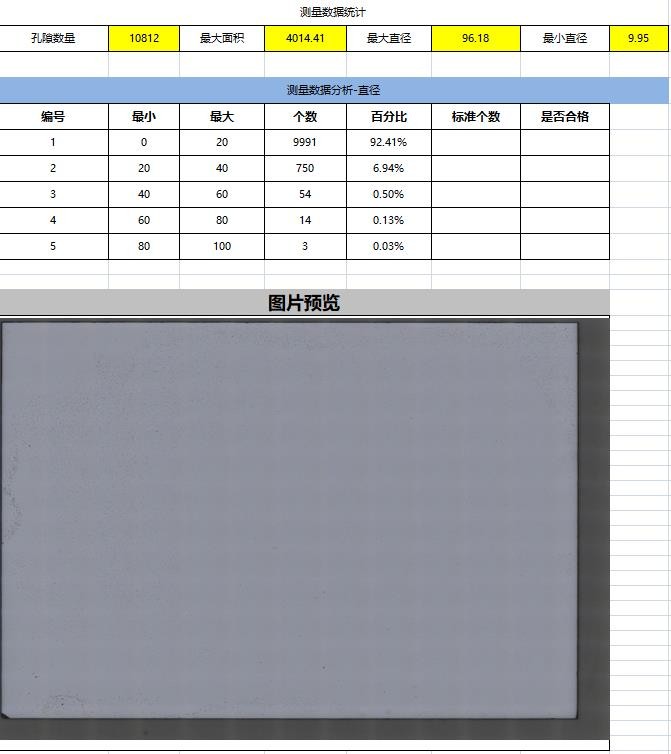

孔隙率分析樣品拼接效果圖（100X）

光校正后接接效果

樣品表面尺寸（50mm*40mm）

樣品拼接完成圖無明顯拼接痕跡，圖片無死角
